CMC-HX電機軟起動器

產品概述

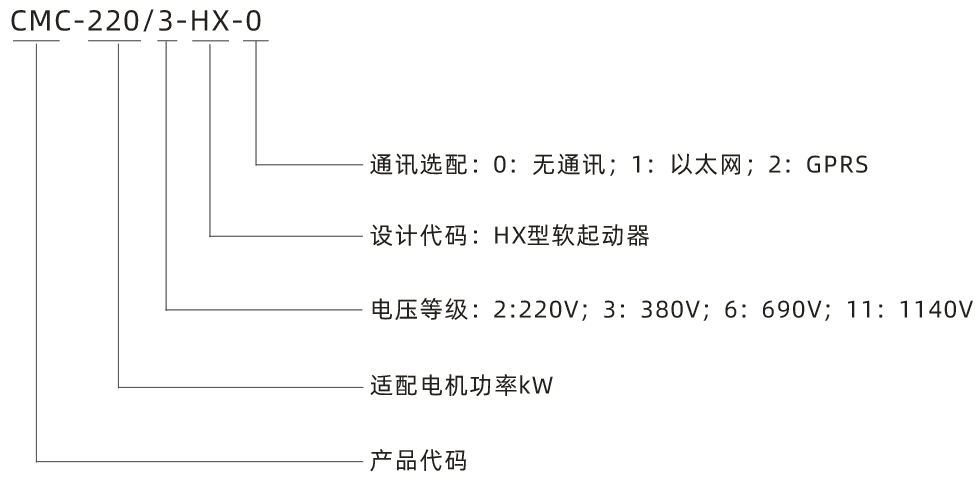

型號說明
技術特點
使用條件
規格型號

CMC-HX是我司打造的全電壓覆蓋高性能智能型低壓電機軟起動保護裝置，融合先進電力電子技術、高性能Cortex-M 32位內核CPU控制與專屬負載算法，專為三相異步電機打造智能起停解決方案。產品內置10類專屬負載控制曲線、多模式起停方案，可針對風機、水泵、破碎、輸送等不同負載匹配控制邏輯，平滑調節起動電壓，有效限制起動電流，減少傳統星三角、自耦降壓起動的電網沖擊與機械損傷；支持多語種顯示。

產品覆蓋AC220V/380V/660V/1140V電壓等級，適配7.5kW～710kW功率段。歷經多行業工業場景驗證，適配各類通用工業負載升級替換需求，為用戶提供穩定可靠、節能的電機控制體驗。

主回路工作電壓	AC 220V/380V/690V/1140V（±15%）
主回路工作電流	18-1400A
主回路頻率	50/60Hz
控制回路供電	AC110-220V（±15%）
起動方式	電壓指數曲線、電壓線性曲線、電流指數曲線、電流線性曲線
停車方式	自由停車、軟停車、泵停車、制動剎車
起始電壓/電流	25-100%Ue/25-100%Ie
突跳電壓	20-100%Ue
突跳時間	0-2000ms
起動斜坡上升時間	0-120S
限流倍數	100-500%Ie
停車時間	0-120S
保護功能	缺相、過流、欠載、SCR保護、過熱、電子熱過載、三相電流不平衡、相序檢測、接線檢測、電機溫度、起動超時、起動頻繁、頻率故障
冷卻方式	自然冷卻
通訊方式	RS485、可選配以太網和GPRS

防護等級	IP20
安裝方式	垂直，壁掛式
環境條件	無易燃、易爆、腐蝕性氣體，無導電塵埃，室內安裝，通風良好
最大運行海拔高度	海拔超2000m，應相應降低容量使用
環境溫度	-25℃～45℃
相應濕度	≤95%（20℃±5℃）
抗沖擊性	振動小于0.5G
起動頻次	建議每小時<10次

外形編號	外形尺寸			安裝尺寸
外形編號	G	H	I	K	L	M	A	B	C
F005	172	320	172	156	240	6	20	10	100
F006	285	474	235	230	390	9
F007	320	512	235	270	415
F008	400	652	235	330	495

額定電流（A）	380V			690V			1140V
額定電流（A）	型號	額定功率（kW）	外形編號	型號	額定功率（kW）	外形編號	型號	額定功率（kW）	外形編號
18	CMC-008/3-HX	7.5	F005	CMC-015/6-HX	15	F005	CMC-022/11-HX	22	F005
24	CMC-011/3-HX	11		CMC-022/6-HX	22		CMC-033/11-HX	33
30	CMC-015/3-HX	15		CMC-030/6-HX	30		CMC-045/11-HX	45
39	CMC-018/3-HX	18.5		CMC-037/6-HX	37		CMC-055/11-HX	55
45	CMC-022/3-HX	22		CMC-045/6-HX	45		CMC-065/11-HX	65
60	CMC-030/3-HX	30		CMC-055/6-HX	55		CMC-090/11-HX	90
76	CMC-037/3-HX	37		CMC-075/6-HX	75		CMC-110/11-HX	110
90	CMC-045/3-HX	45		CMC-090/6-HX	90		CMC-135/11-HX	135
110	CMC-055/3-HX	55		CMC-110/6-HX	110		CMC-165/11-HX	165
150	CMC-075/3-HX	75		CMC-132/6-HX	132	F006	CMC-225/11-HX	225
180	CMC-090/3-HX	90	F006	CMC-160/6-HX	160		CMC-280/11-HX	280	F006
218	CMC-110/3-HX	110		CMC-200/6-HX	200		CMC-344/11-HX	344
260	CMC-132/3-HX	132		CMC-250/6-HX	250		CMC-400/11-HX	400
320	CMC-160/3-HX	160		CMC-300/6-HX	300		CMC-505/11-HX	505	F007
370	CMC-185/3-HX	185		CMC-350/6-HX	350		CMC-584/11-HX	584
440	CMC-220/3-HX	220	F007	CMC-400/6-HX	400	F007	CMC-695/11-HX	695
500	CMC-250/3-HX	250		CMC-456/6-HX	456		CMC-789/11-HX	789
560	CMC-280/3-HX	280		CMC-500/6-HX	500		CMC-884/11-HX	884	F008
630	CMC-315/3-HX	315		CMC-560/6-HX	560	F008	CMC-995/11-HX	995	F008
780	CMC-400/3-HX	400	F008	CMC-700/6-HX	700	F008
920	CMC-470/3-HX	470
1000	CMC-530/3-HX	530
1200	CMC-630/3-HX	630
1400	CMC-710/3-HX	710
